高层消防管道藏隐患？6 个布置要点

一、室内消火栓系统管道布置

高层建筑室内消火栓系统设计需遵循以下原则：

系统独立性：必须独立设置室内消火栓系统，应与生活给水、生产给水等其他系统分开；与自动喷水灭火系统应独立设置，设计确有困难时可合用消防泵，自动喷水灭火系统的报警阀前管道必须单独设置。

管网形式：室内消火栓系统管道应布置成环状管网，进水管（引入管）不应少于 2 条；其中一条发生故障时，其余进水管应能保证消防用水量和所需水压。

立管布置：竖管布置需保证同层任何部位有 2 支消火栓的水枪充实水柱同时到达，每根立管的管径不应小于 DN100。

压力控制：消火栓栓口处的静水压力不应大于 1.0MPa（100 米水柱），超过 0.7MPa（70 米水柱）时应采用竖向分区给水系统；栓口出水压力大于 0.5MPa（50 米水柱）时，应设置减压装置（如减压孔板、减压阀）。

特殊部位设置：消防电梯前室应设置消火栓，该消火栓不计入同层消火栓总数。

启动装置：临时高压给水系统的每个消火栓处应设置直接启动消防水泵的按钮（带永久性标识），应采取保护措施（如防水、防误触）。

水泵接合器：建筑高度超过 50m 的高层建筑，室内消火栓系统应设置水泵接合器；每个接合器的设计流量按 10-15L/s 计算，数量根据室内消防用水量确定。

消火栓规格：消火栓栓口直径应为 DN65，配套水龙带长度不应超过 25m，水枪喷嘴口径不应小于 19mm，每支水枪的最小流量不应小于 5L/s。

小口径消火栓：仅用于扑救初期火灾的小口径消火栓，用水量可不计入建筑消防总用水量。

二、自动喷水灭火系统管道布置

供水干管

系统供水干管宜采用环状布置，进水管不应少于 2 条，每条进水管的管径应按系统设计流量计算；一条进水管故障时，另一条应能保证全部用水量和水压。

管网上应设置水泵接合器；环状干管应设置分隔阀门（宜采用明杆闸阀，常开且有启闭标识），报警阀后的配水管道上不应设置阀门（特殊情况除外）。

系统竖向分区应单独设置报警阀组，湿式系统、预作用系统的每个报警阀组控制的喷头数不应超过 800 只，干式系统不宜超过 500 只。

配水管网

配水管网宜按竖向分区、水平分区及建筑功能分区划分为若干计算单元，每个防火分区或每个楼层应设置水流指示器；每个计算单元的喷头数不宜超过 100 只（便于水力平衡计算）。

配水支管

轻危险级、中危险级场所的配水管每侧支管上设置的喷头数不应超过 8 只；吊顶上下均布置喷头时，上下侧各不应超过 8 只。

严重危险级、仓库危险级场所的支管上喷头数不应超过 6 只。

配水支管宜在配水管两侧均匀分布，管径不应小于 DN25（应经水力计算确定，且不宜大于 DN50）。

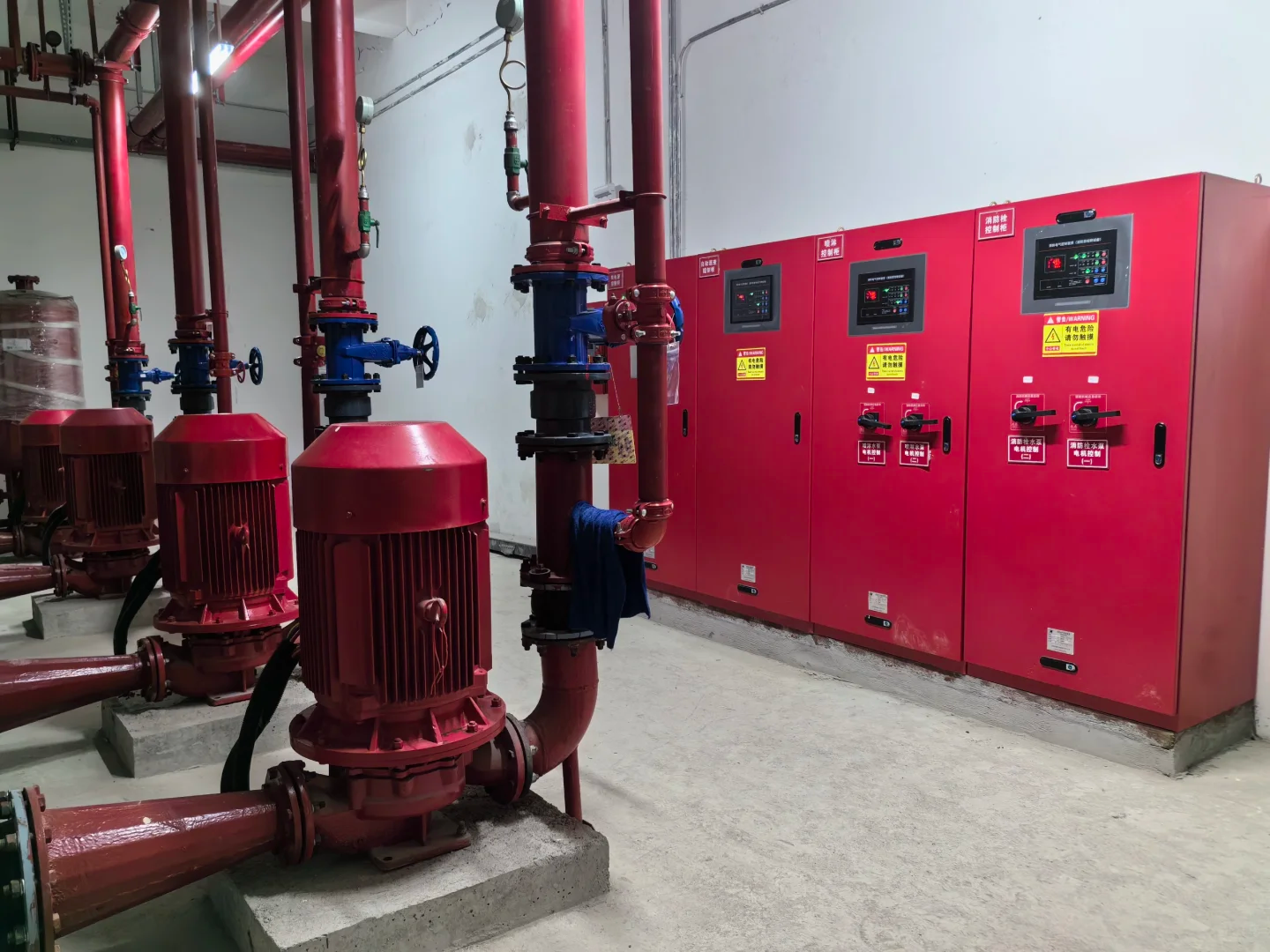

三、消防水泵与消防泵房

泵房防火要求：独立设置的消防水泵房，耐火等级不应低于二级；高层建筑内的消防水泵房，应采用耐火极限不低于 2.00h 的隔墙和 1.50h 的楼板与其他部位分隔，应设甲级防火门。

出口设置：泵房设在首层时，出口宜直通室外；设在地下室或其他楼层时，出口宜直通安全出口。

备用泵要求：消防给水系统应设置备用消防水泵，性能参数不应小于最大一台工作泵。

管道与吸水：一组消防水泵的吸水管不应少于 2 条，其中一条损坏或检修时，其余吸水管应能通过全部消防用水量；泵房应设不少于 2 条供水管与环状管网连接。

消防水泵应采用自灌式吸水，吸水管上应设阀门；供水管上应装设压力表和 DN65 的放水阀门（用于试验和检查）。

市政管网吸水：市政给水环形干管允许直接吸水时，消防水泵可直接从室外管网吸水，扬程计算应考虑室外管网最低水压，应以最高水压校核水泵工况。

四、消防水池

设置条件：高层建筑符合下列条件之一时，应设置消防水池：

（1）市政给水管道、进水管或天然水源不能满足消防用水量；

（2）市政给水管道为枝状或仅有 1 条进水管（二类居住建筑除外）。

有效容量：

室外给水管网能保证室外消防用水量时，消防水池有效容量应满足火灾延续时间内的室内消防用水量；

室外管网不能保证室外消防用水量时，应满足室内消防用水量与室外不足部分之和。

消防水池补水时间不宜超过 48h。

火灾延续时间：商业楼、展览楼、综合楼、一类高层财贸金融楼、图书馆、书库、重要档案楼、科研楼及高级旅馆按 3h 计算，其他高层建筑按 2h 计算；自动喷水灭火系统按 1h 计算。

消防水池总容量超过 500m³ 时，应分成 2 个独立使用的水池。

取水与防护：供消防车取水的消防水池应设取水口（井），水深应保证消防车水泵吸水高度不超过 6m；取水口（井）与被保护建筑的距离应符合规范要求。

消防用水与其他用水共用的水池，应采取确保消防用水不被挪用的技术措施（如设置独立分隔设施）；寒冷地区的消防水池应采取防冻措施。

建筑群共用：高层建筑群可共用消防水池和泵房，水池容量按消防用水量最大的一栋建筑计算。

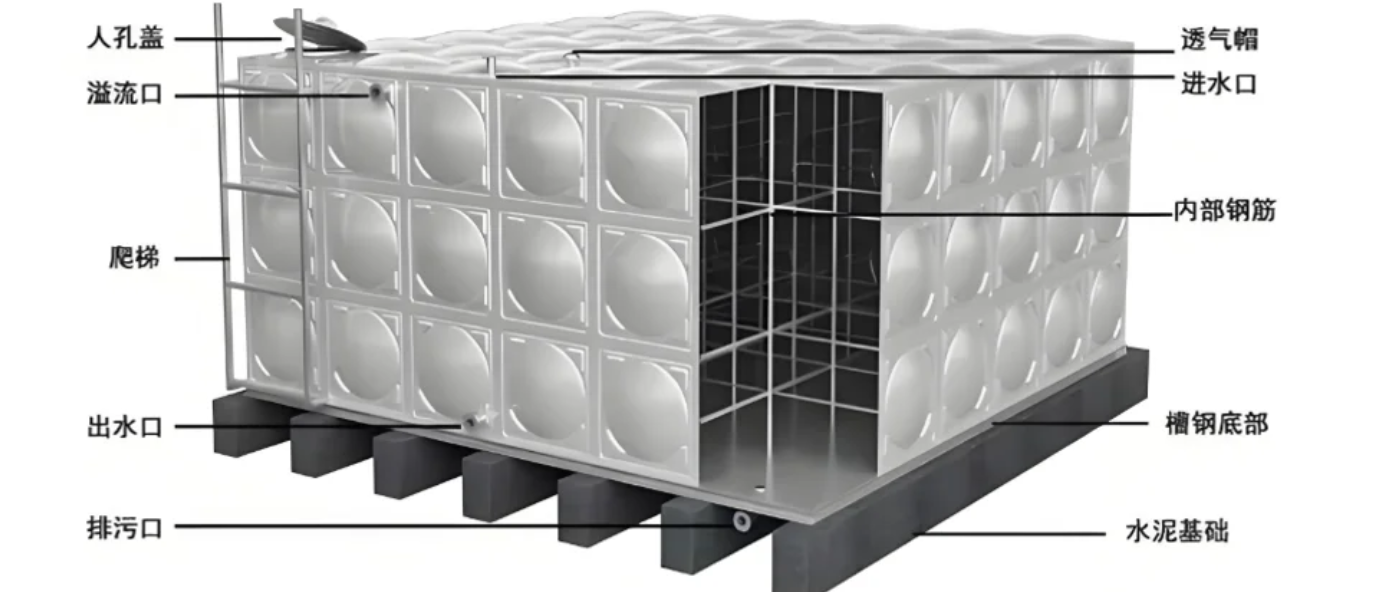

五、高位消防水箱

设置要求：高压给水系统可不设高位消防水箱；临时高压给水系统必须设置，应符合下列规定：

（1）消防储水量：

一类高层公共建筑不应小于 36m³；

二类高层公共建筑、一类高层居住建筑不应小于 18m³；

二类高层居住建筑不应小于 6m³。

（2）静水压力：

建筑高度≤100m 时，最不利点消火栓静水压力不应低于 0.07MPa；

建筑高度＞100m 时，不应低于 0.15MPa。

高位消防水箱不能满足上述静压要求时，应设置增压稳压设施。

（3）分区水箱：并联给水方式的分区消防水箱，容量应与高位消防水箱一致。

（4）用水安全：消防用水与其他用水合用的水箱，应采取确保消防用水不被挪用的技术措施（如设置水位报警装置、独立出水管等）。

内容严格遵循《消防给水及消火栓系统技术规范》（GB 50974-2014），设计要求与国家标准一致。
